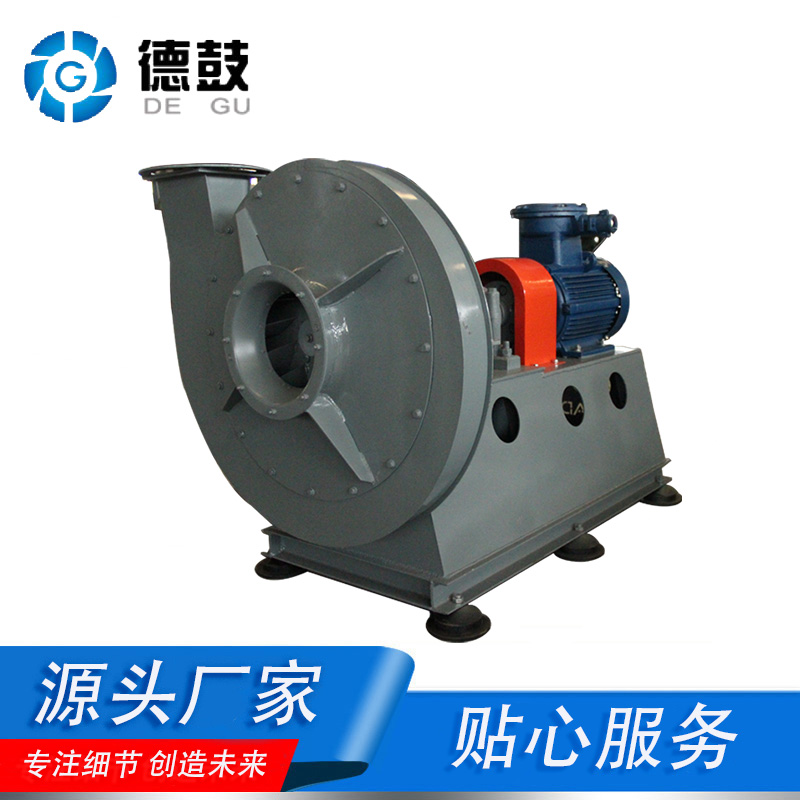

9-19型離心通風機

離心通風機一般用于工廠等大型建筑物的室內通風換氣，也可用于鍋爐、鍛冶爐等的高壓強制通風，以及應用干物料輸送等場合，離心通風機輸送氣體的種類為空氣或其他不易

燃易爆、對鋼材無腐蝕性氣體。氣體內不許含有粘性物質，所含塵土及硬質顆粒物不大于150mg/m。輸送氣體的溫度一般不得超過80℃

結構特點

離心通風機一般由進風口、葉輪、蝸殼、出風口、傳動組、底座及電動機等部件組成。

1、進風口進風口制成整體，裝于風機蝸殼的側面。進風口軸向界面為流線型，能使氣體均勻地進入葉輪，以降低流動損失和提高葉輪效率。

2、葉輪:葉輪是離心通風機重要的部件，其功能是將機械能轉換成靜壓能和動能，葉輪通常由前盤、葉片、后盤、軸盤組成，裝配前經靜、動平衡校正，運轉平穩(wěn)，空氣性能良好。

3、蝸殼:蝸殼是氣流的通道，型線通常為對數螺旋線，具有收集氣體并導至出風口的作用，蝸殼也有一定的擴壓作用。

4、出風口:氣體流出通風機的通道，出風口上鉆有螺栓孔，可與風管連接。

5、傳動組:由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。主軸一端接葉輪，一端接皮帶輪或聯軸器。

6、底座:用于支承蝸殼、電機，能風機運作平穩(wěn)。機架上預留安裝孔，用戶無需自制安裝基礎，便于安裝。
